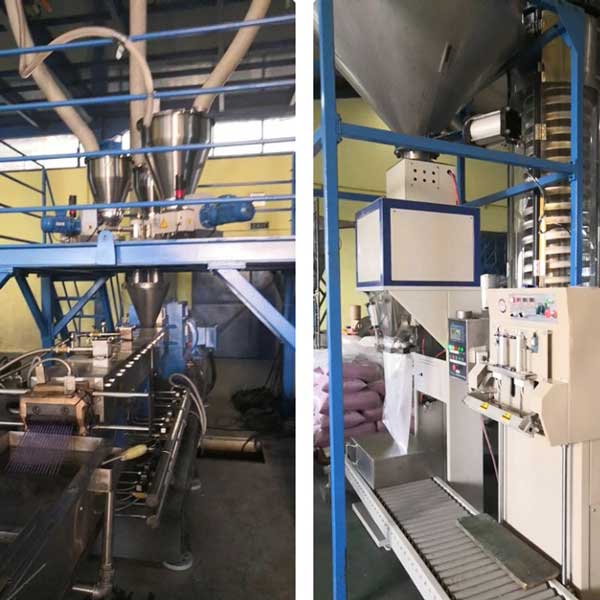

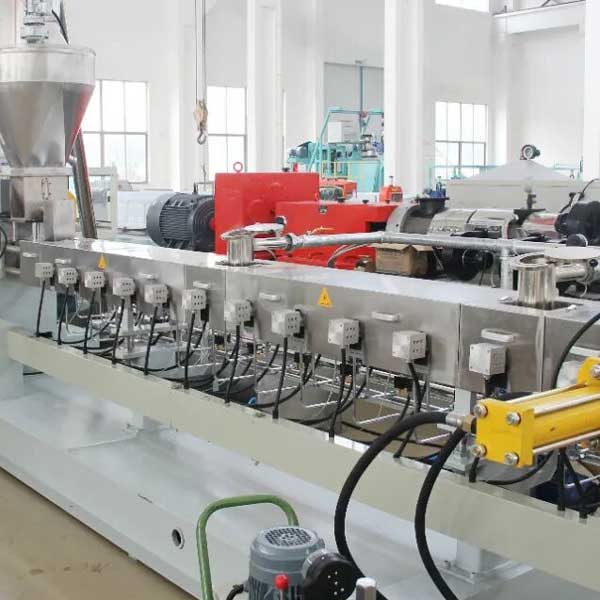

聚乳酸（PLA）的生产线是一个将生物基原料转化为高性能材料的完整系统。与PBAT的纯石油化工路线不同，PLA的生产链条更长，涵盖了从乳酸发酵、中间体制备到聚合反应，再到下游成型加工的完整过程。 目前工业上主流的生产工艺是丙交酯开环聚合两步法，单线产能已达到7.5万-15万吨/年的规模  核心生产工艺流程 PLA的工业化生产主要采用两步法（开环聚合），这是目前技术最成熟、应用最广泛的工艺 聚乳酸（PLA）的生产线是一个将生物基原料转化为高性能材料的完整系统。与PBAT的纯石油化工路线不同，PLA的生产链条更长，涵盖了从乳酸发酵、中间体制备到聚合反应，再到下游成型加工的完整过程。 目前工业上主流的生产工艺是丙交酯开环聚合两步法，单线产能已达到7.5万-15万吨/年的规模。  核心生产工艺流程 PLA的工业化生产主要采用两步法（开环聚合），这是目前技术最成熟、应用最广泛的工艺 1. 第一步：丙交酯制备 工艺过程：以高纯度乳酸为原料，先进行浓缩和低聚反应，生成乳酸低聚物；然后在高温、高真空及催化剂作用下，低聚物解聚环化生成粗丙交酯；最后通过熔融结晶、精馏等方式进行纯化，得到聚合级丙交酯。 技术难点：丙交酯的纯度直接影响最终PLA的分子量和性能，是整个产业链的技术壁垒所在。  2. 第二步：开环聚合 工艺过程：纯化后的丙交酯在高温和高真空条件下，以辛酸亚锡等为催化剂，进行开环聚合反应，生成高分子量的聚乳酸熔体。 关键技术：采用静态脱挥技术去除未反应的单体和低分子物质，确保产品质量稳定-4。目前领先的工艺已实现全连续化生产，各反应釜温度可独立控制，工艺调节范围大，可实现不同分子量PLA的受控合成。  核心生产设备 根据不同的生产阶段，PLA生产线涉及的主要设备包括： 生产阶段 核心设备 关键功能 聚合工段 聚合反应釜（12L-25L不锈钢或搪瓷釜，可放大至工业规模） 完成丙交酯的开环聚合反应，工作温度可达300℃，具备高真空和扭矩监测功能 精馏塔（理论塔板数30块以上） 用于丙交酯的高纯度提纯 熔融结晶器（1.5L-7.5L批次釜） 进一步提纯丙交酯单体 脱挥装置 去除聚合物中的小分子杂质 挤出造粒工段 双螺杆挤出机（螺杆直径16-32mm，36-60D长径比） 将PLA熔体与添加剂（如成核剂、增韧剂）共混，并挤出造粒 水下切粒系统 对热敏性PLA进行高效切粒，避免黏连 干燥系统 去除水分，防止加工过程中水解降解 需要注意的是，PLA具有热敏性和切敏性，对加工过程中的温度、剪切和扭矩非常敏感。因此，专用的双螺杆挤出机通常采用高OD/ID比（1.66）的设计，以提高热传递能力和加工稳定性。 下游成型加工生产线 PLA粒子并非最终消费品，还需要通过不同的成型工艺制成各类产品。以下是几种典型的PLA下游加工线：  1. PLA片材/热成型制品生产线 适用产品：一次性餐盒、透明杯、食品托盘、杯盖等。 工艺流程： 干燥：PLA粒子在50℃以下烘干去除水分。 挤出片材：采用75型平行双螺杆挤出机，将PLA加热熔融（140~160℃），经模具挤出成片，再通过三辊成型机压光、冷却、牵引、收卷。 热成型：片材经加热软化（130~150℃），在热成型机或高速打杯机中模压成餐具或杯子的形状，然后冲孔、切边、堆叠。 印刷（可选）：对产品表面进行图案印刷，并通过UV光固化。 2. PLA 3D打印耗材生产线 适用产品：FDM 3D打印机使用的PLA线材。  核心设备：原料输送系统、混合设备、挤出机（单/双螺杆）、冷却系统、切割设备、线径检测系统。 工艺流程：PLA粒子与色母等添加剂混合，经挤出机熔融挤出成丝，通过冷却系统迅速定型，并由激光测径仪实时监测线径，最后收卷成标准耗材盘。  3. PLA纤维/无纺布生产线 适用产品：服装纤维、医疗纺织品、无纺布等。 核心设备：油浴槽、牵伸槽、卷曲预热箱、喷油机、铺丝机、烘干机。工艺流程：采用热拉伸二步法纺丝工艺。PLA熔体经喷丝板挤出形成初生纤维，然后进行拉伸（加热到玻璃化温度以上）、定型、卷曲、上油、烘干，最终得到聚乳酸纤维
